Entwodiksyon pwodwi
209-595-067-121 CPUMse inite sistèm VM600 ki responsab pou pwoteksyon mekanik ak siveyans kondisyon. Gwo machin k ap vire - pa egzanp, turbin gaz, turbin vapè, konpresè, ponp, oswa ansanm dèlko - dwe kontinye (viv) kontwole estatistik vital tankou vibrasyon, vitès, ak deplasman arbr pou wè pwoblèm anvan yo ka vin domaj ki chè. Modil CPUM la ap travay ansanm ak kat deteksyon VM600 yo (egzanp, MPC4, AMC8) pou rasanble done detèktè yo nan yon sèl kote, trete li, epi transmèt li nan sistèm kontwòl la.
Espesifikasyon teknik
|
Modèl |
CPUM |
|
Nimewo Pati |
209-595-067-121 |
|
Deskripsyon |
kat CPU modilè |
| Koòdone kominikasyon | Ethernet, RS-232, RS-485 |
| Pwotokòl kominikasyon | Modbus RTU / TCP, PROFINET |
| Sistèm aplikasyon | Sistèm pwoteksyon mekanik, sistèm siveyans kondisyon |
|
Orijin |
Swis |
|
Dimansyon |
30 * 20 * 6cm |
|
Pwa |
0.35kg |
Pwodwi detay
Kòm "sèvo debaz la" nan sistèm VM600 la, laCPUM 209-595-067-121pa sèlman pèmèt pwosesis done ak siveyans estati ekipman, men tou, ka reyalize pataje done atravè pwotokòl kominikasyon endistriyèl ak PLC, DCS, oswa sistèm SCADA, kidonk konstwi yon pwoteksyon ekipman konplè ak sistèm antretyen prediksyon. Modil sa a sèvi ak processeur AMD Geode LX800, ak yon frekans kouri apeprè 500 MHz, epi li ekipe ak apeprè 256 MB memwa DRAM, ki fè sistèm operasyon QNX an tan reyèl-.
Modil CPUM la fèt nan yon fason modilè epi yo ka enstale nan etajè sistèm VM600 la.
Modil sa a se nòmalman yon kat lajè-double, ki okipe de fant etajè epi ki kominike avèk otobis sistèm lan atravè backplane la. An menm tan an, modil CPU a ekipe ak yon koòdone ekspozisyon panèl devan, ki ka montre enfòmasyon sou operasyon sistèm lan.

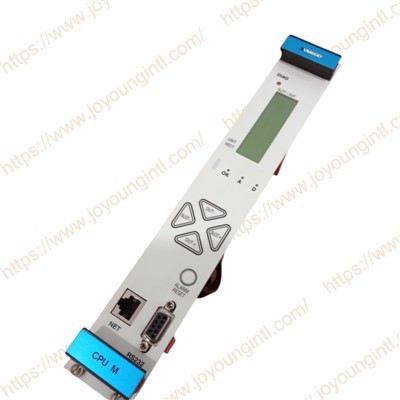

209-595-067-121 CPUM:
1. Konektè:
• NET: 8P8C (RJ45), fi
Itilize pou koneksyon Ethernet prensipal la.
• RS232:DE-9 (9-pin D-sub), fi
Itilize pou koneksyon seri prensipal la.
2. Endikatè estati (LEDs):
DIAG: LED vèt yo itilize pou endike estati kat CPUM la: koupe, operasyon nòmal, limen, ak estati sekirite etajè VM600 MPS (CPUM) la.
OK: Dirije vèt yo itilize pou endike estati chèk sistèm OK (chèk lyen detèktè OK) pou kanal mezi kounye a chwazi a.
A (Alèt): LED jòn yo itilize pou endike estati siveyans alam la (Alèt oswa Avètisman-) pou kanal mezi yo chwazi kounye a.
D (Danger: Wouj LED yo itilize pou endike estati siveyans alam la (Danger oswa Danje-) pou kanal mezi kounye a chwazi a.
Ekspozisyon panèl devan-:
Panèl devan CPUM 209-595-067-121 la prezante yon LCD ki sèvi ak paj ekspozisyon pou montre enfòmasyon enpòtan pou kat yo nan yon etajè VM600. Pou CPUM nan tèt li, tan kouri kat, tan sistèm etajè, etajè (CPUM) estati sekirite, adrès IP/netmask, ak enfòmasyon vèsyon yo parèt. Pandan ke pou kat MPC4 ak AMC8, mezi, kalite kat, vèsyon, n, ak tan kouri yo parèt. Pou kat MPC4 ak AMC8, nivo pwodiksyon kontwole chwazi a parèt sou yon graf ba ak nimerik, ak nivo Alèt ak Danje yo endike tou sou graf ba a. Yo montre idantifikasyon mezi (fant ak nimewo pwodiksyon) nan tèt ekspozisyon an.
VM600 CPUM 209-595-067-121 kontwolè etajè ak pè kat koòdone kominikasyon ak sipò pou Modbus RTU/TCP oswa PROFINET, ak yon ekspozisyon panèl devan.
CPUx etajè kontwolè ak pè kat koòdone kominikasyon (CPUM/ IOCN, CPUR/IOCR oswa CPUR2/IOCR2) se kat opsyonèl ki itilize pou bay plis fonksyonalite sistèm VM600 tankou jesyon konfigirasyon, "cho -chanjman" ak rekonfigirasyon otomatik, ekspozisyon panèl devan, CPUx kat pè redundancy, pwosesis done alam{5} Sekirite MPS etajè (CPUx), evènman sistèm ak evènman mezi anrejistreman, kominikasyon fieldbus (Modbus, PROFIBUS ak/oswa PROFINET) ak/oswa èdonans kominikasyon.
Lè w ap enstale modil CPUM a, tanpri peye atansyon sou pwen sa yo:
Asire estabilite ekipman pou pouvwa a pou etajè VM600 la.
Konekte koòdone kominikasyon an selon konfigirasyon sistèm lan
Sèvi ak câbles ki pwoteje pou redwi entèferans elektwomayetik
Regilyèman tcheke dosye alam sistèm yo
Capteur vibre, Capteur akselerasyon, Eddy-transducer aktyèl, Modil sistèm monitè, modil kominikasyon Gateway.
